【 灭磁过电压测试仪,直流电阻测试仪来图定制】本地制造商

灭磁过电压测试仪:多年行业经验,口碑好,行业良好的口碑企业,【天正华意电气设备(嘉峪关市分公司)tianzh3611-37】值得选择,欢迎来电咨询, 联系人:杨经理,地址:平度市平安路2号。

灭磁过电压测试仪 、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、面板：六、操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、1.0mA 、3.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；7、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。七、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。

灭磁过电压测试仪本产品是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器及大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10mA的V-A特性试验，测量无间隙氧化锌避雷器(U1mA和0.75 U1mA下直流泄漏电流)或氧化锌非线性电阻ZnO阀片（U10mA和0.5U10mA下的泄漏电流）的专用仪器。该仪器将直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备，可及早发现设备内部绝缘受潮及阀片老化等危险缺陷。 产品符合以下标准相关要求 《GB／T16927.1—2011高电压试验技术第1部分一般定义及试验要求》 《DL/T474.2-2006现场绝缘试验实施导则直流高电压试验》 《GB11032-2010-交流无间隙金属氧化物避雷器》 《DL474.5—92现场绝缘试验实施导则—避雷器试验》 《DLT489-2006大中型水轮发电机静止整流励磁系统及装置试验规程》 2性能特点 2.1.仪器主机采用高强度、高绝缘、耐磨硬塑密封箱，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。 2.2.仪器内置大容量可充电高能锂电池组供电，可连续使用8小时以上，能满足各类试验现场。 2.3.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压对试验人员造成伤害的隐患；仪器一旦有高压输出会发出声光报警提示，对现场使用人员有良好的提示作用。 2.4.仪器主机内置32位高速处理器，具有强大的数据处理能力，高速热敏打印机可即时打印测试报告。 2.5.全中文液晶显示，人机界面良好，操作简单直观。

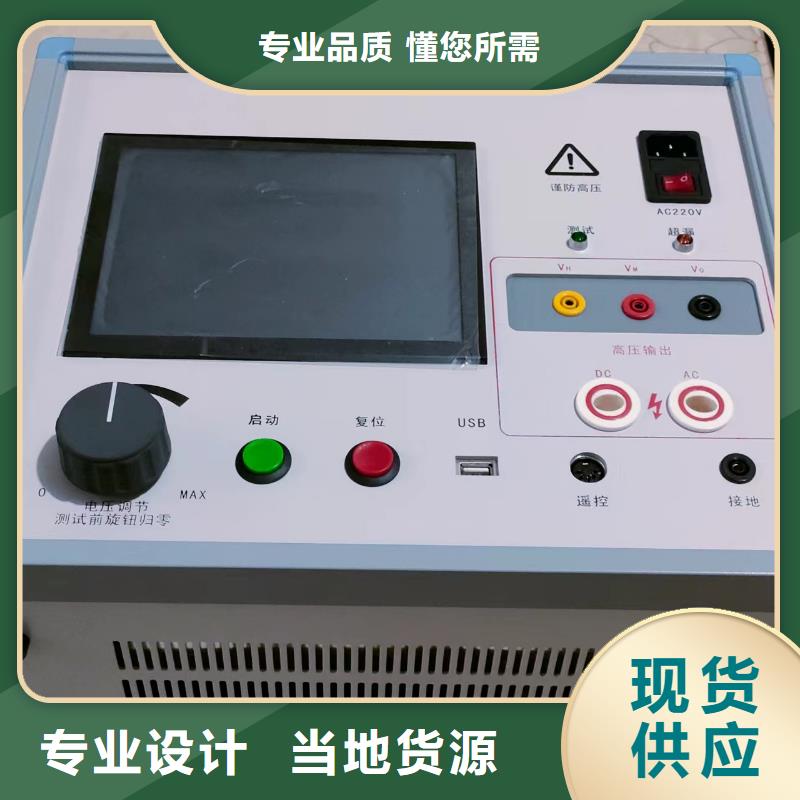

灭磁过电压测试仪工作原理TH-II灭磁过电压测试装置由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。其中，AC/DC高压升压电路能调整输出电压至需要的值，漏电流设定及检测回路能设定击穿电流，测试过程中通过LCD屏幕实时显示电压和漏电流值，当漏电流值达到或超过预定漏电流值时，测试装置将立即自动复位，并亮起超漏报警灯，蜂鸣器开始鸣叫（通过仪器面板复位按钮关闭报警灯和蜂鸣器）。测试装置具有定时复位功能，样品在要求的的试验电压作用下达到规定的时间时，测试装置具有自动复位切断试验电压功能。测试时若被测样品发生击穿，漏电流超过设定的击穿（或保护）电流，测试装置自动切断输出电压，同时声光电报警提示。原理图如下所示：图一、工作原理图四、技术指标输出电压 AC:0---5000VDC:0----5000V输出功率：2000W（变压器功率可选）精度参数：电压精度< 3 % 电流精度< 2 %漏电流范围：AC:0-100 mA（5000V）AC:0-600 mA (3500V 过电压使用)DC:0-30 mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）波形数据存储：USB盘（存储容量8GB）外形尺寸：380宽*320高*260深重 量：约 23kg供电电源：AC220V（±10%），50Hz 灭磁过电压保护测试仪 消谐电阻器参数测试仪 消谐电阻器测试仪 消谐测试仪 消谐器交流特性测试仪 消谐器特性测试仪 消谐器测试仪 消谐电阻器参数测量仪 电压器消谐电阻器测试仪 消谐电阻器分析仪 互感器消谐电阻器测试仪 消谐器交流参数检测仪
